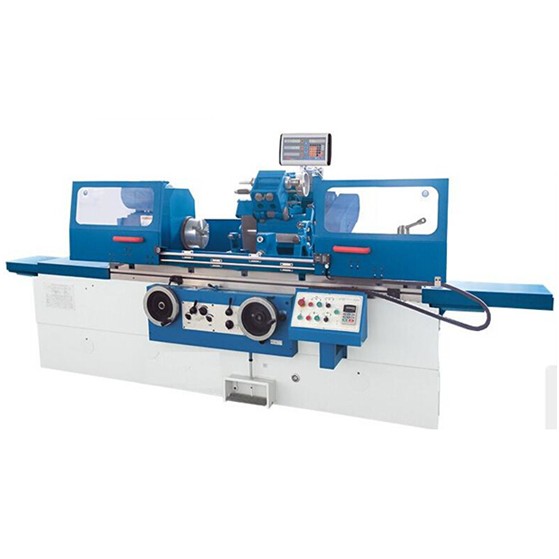

Cylindrical grinderThe current position: HOME > PRODUCTS > GRINDER > Cylindrical grinder

M1363 MQ1363 MQ1380A

MODEL Unit M1363 MQ1363 MQ1380A
Distance between centers mm 2000、3000、4000、5000 2000、3000、4000、5000 3000、4000、5000
Center height mm 370 350 500
Dia Ground(O.D) mm 30-630 30-630 50-800
Max length ground(O.D) mm 2000、3000、4000、5000 3000、4000、 3000、4000、5000
Max weight work piece Kg 3000 1500 3000
Center taper(M50 Mt Metric80# 6 Metric80#
Spindle speed r/min 50Hz:10-100 stepless 50Hz:10-100 stepless 50Hz:6-60 stepless
Wheel spindle speed r/min 870 870 870
Wheel head rapid travel Mm 100 100 100
Max travel Mm 475 438 550
Hand feed per rev   Rough:6
fine:0.5		 Rough:6
fine:0.5		 Rough:6
fine:0.5
Hand feed per gra   Rough:0.02
Fine:0.0025		 Rough:0.02
Fine:0.0025		 Rough:0.02
Fine:0.0025
Wheel size Mm 750x75x305 750x75x305 900x75x305
Peripheral velocity m/s 35 35 35
Hand feed per rev Mm 5 5 5
Max swiveling angle
of able		 Clockwise   2°（2000)、1°（3000、4000、5000） 2°(2000、3000)、1°（4000、5000） 1°（3000、4000、
5000）
Anticlockwise   4°（2000)、3°（3000）、2°（4000）、1.5°（5000） 5°（2000)、3°（3000）、2°（4000）、1.5°（5000） 3°（3000）、2°（4000）、1.5°（5000）
Longitudinal speed range of table m/min 0.1-2.5 0.1-3 0.1-2.5
Center tape(mt) Mt Metrica80# 6Metrica80# Metric80#
Quill travel mm 70 70 70
Wheel head motor power Kw 22 18.5 22
Work head motor power Kw 15 5.5 15
Gross weight T 20(2000)\
22(3000)
\27(4000)
26(5000)		 17.4(3000)\
20(4000)\		 30(3000)、
36（4000）、
41（5000）
Packing dimension cm 695x242x226(2000)
890x242x226(3000)		 785x280x210(3000)
1000x228x210(4000)		  890x260x230(3000)
1100x260x230(4000)1250（5000）
